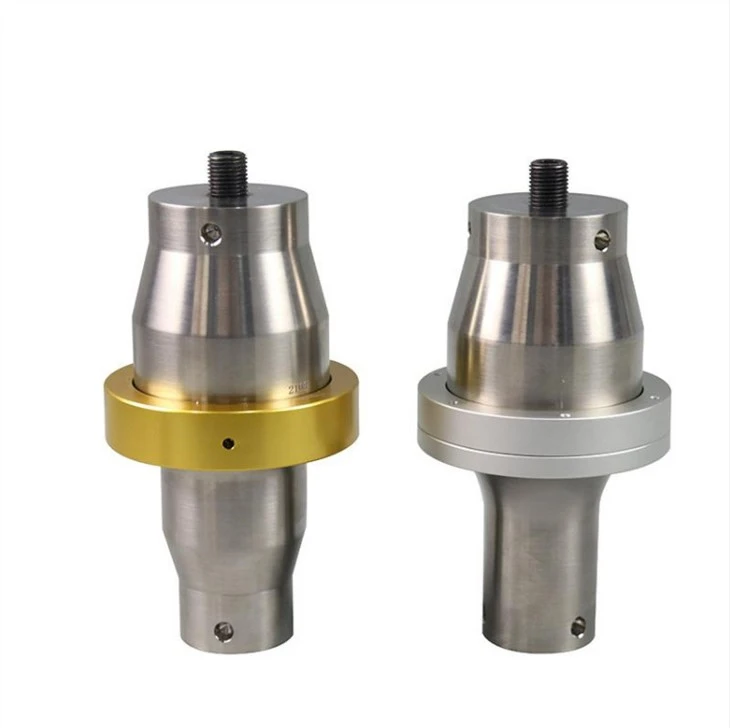

Booster ultrasoniku

Magna tal-iwweldjar ultrasoniku ġeneralment hija magħmula minn ġeneratur ultrasoniku, transducer ultrasoniku, booster ultrasoniku u tagħmir ta 'appoġġ, li fih il-ħorn prinċipalment għandu r-rwol ta' trasmissjoni u amplifikazzjoni tal-enerġija. L-amplitudni oriġinali tal-ultrasound hija ġeneralment żgħira, ġeneralment ftit mikroni biss, filwaqt li l-amplitudni fl-applikazzjonijiet tal-ipproċessar attwali teħtieġ għexieren sa mijiet ta 'mikroni, għalhekk ħafna drabi huwa meħtieġ li tkabbar l-amplitudni tal-ultrasound permezz tal-ħorn. L-effett tal-impedenza mekkanika jista 'jiġi prodott ukoll bejn l-amplitudni u l-amplitudni. It-tqabbil tal-impedenza bejn it-transducer u t-tagħbija jista 'jittrasferixxi l-enerġija ultrasonika mit-transducer għall-wiċċ tal-iwweldjar b'mod aktar effettiv. Il-materjali użati komunement tal-ħorn huma liga tal-aluminju, azzar b'karbonju baxx, azzar li ma jissaddadx u liga tat-titanju. Kull materjal għandu l-vantaġġi u l-iżvantaġġi tiegħu. Pereżempju, għalkemm il-liga tat-titanju għandha qawwa għolja u prestazzjoni akustika tajba, hija aktar għalja; Liga ta 'l-aluminju għandha densità baxxa u prestazzjoni akustika tajba, iżda hija faċli biex tilbes u tinkiser; L-azzar liga għandu saħħa għolja u reżistenza għall-ilbies, iżda l-prestazzjoni akustika tiegħu hija relattivament fqira.

Booster ultrasoniku tal-liga tal-aluminju għandu żieda għolja fit-temperatura tan-nodi fil-proċess tal-iwweldjar, għalhekk il-booster tal-liga tal-aluminju mhuwiex adattat għall-produzzjoni u l-ipproċessar fuq skala kbira u fit-tul, iżda huwa aktar adattat għall-iwweldjar ta 'lottijiet żgħar u partijiet żgħar. Meta mqabbel ma 'booster ultrasoniku ta' liga tal-aluminju, booster ultrasoniku tal-azzar liga għandu ebusija ogħla, modulu elastiku u reżistenza aħjar għall-ilbies, għalhekk huwa adattat għal lott kbir u ambjent ta 'proċessar fit-tul. Booster ultrasoniku ta 'liga tat-titanju huwa l-aktar materjal ideali fost il-materjali kollha, iżda l-prezz tiegħu huwa għali, u ġeneralment jintuża biss għall-iwweldjar ta' komponenti ewlenin.

Fost l-erba 'materjali, iż-żieda fit-temperatura tan-nodu tas-supercharging tal-liga tal-aluminju hija l-ogħla. It-temperatura tan-node għolja wisq tnaqqas il-frekwenza reżonanti tas-supercharger, u mbagħad taffettwa l-kwalità tal-iwweldjar. Dan is-supercharger ultrasoniku mhuwiex adattat għall-ipproċessar tal-massa u fit-tul. Iż-żieda fit-temperatura tal-ġonta tal-ħorn tal-liga tat-titanju hija l-iżgħar minħabba li d-damping intern tiegħu huwa żgħir. Meta mqabbel ma 'materjali oħra, jaħdem b'mod aktar stabbli bi frekwenza reżonanti. F'supercharger ta 'l-azzar liga, l-azzar b'karbonju baxx jista' jiflaħ temperatura ogħla tax-xogħol u saħħa ta 'wweldjar ogħla minn azzar li ma jissaddadx. Fost is-saħħa tal-weldjatura miksuba mill-iwweldjar ultrasoniku ta 'kampjuni tal-plastik ABS, is-saħħa tal-weldjatura miksuba mill-iwweldjar taħt pressjoni ta' liga tat-titanju hija l-ogħla, minħabba li materjal ta 'liga tat-titanju għandu damping intern żgħir u telf ta' enerġija. Azzar b'karbonju baxx, liga tal-aluminju u azzar li ma jissaddadx itejbu s-saħħa tal-weldjatura min-naħa tagħhom.
