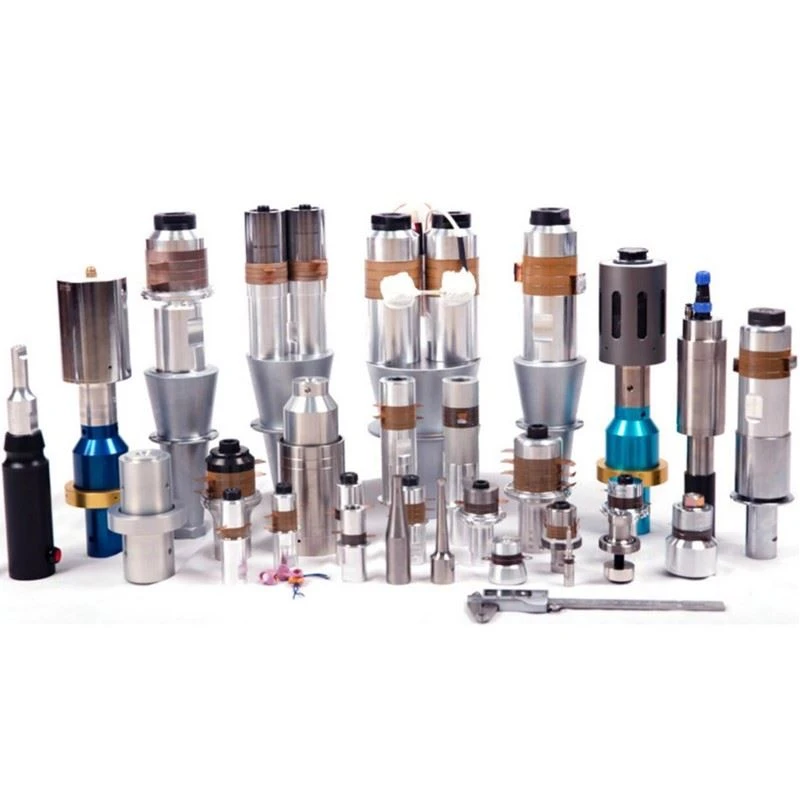

Transducers ultrasoniċi għal Magni Welder

Fis-soċjetà kontemporanja, kull tip ta 'prodotti tal-plastik ippenetraw f'kull qasam tal-ħajja ta' kuljum tan-nies. It-teknoloġija tal-ipproċessar tradizzjonali ma tistax tadatta għall-iżvilupp tal-industrija moderna tal-plastik. Welder tal-plastik ultrasoniku m'għandux għalfejn iżżid xi kolla fl-iwweldjar ta 'prodotti tal-plastik. Għandu l-vantaġġi ta 'tħaddim sempliċi, veloċità mgħaġġla tal-iwweldjar, saħħa għolja tal-iwweldjar u effiċjenza għolja fil-produzzjoni. Għalhekk, it-teknoloġija tal-iwweldjar ultrasoniku intużat aktar u aktar. Is-sistema tal-iwweldjar ultrasoniku ġeneralment tinkludi transducer ultrasoniku u qrun ultrasoniku. Il-ħorn ultrasoniku huwa l-komponent bażiku tal-proċess tal-iwweldjar ultrasoniku. Transducer ultrasoniku tajjeb huwa l-premessa tal-proċess tal-iwweldjar ultrasoniku.

Transducer ultrasoniku huwa komponent li jikkonverti l-enerġija elettrika f'vibrazzjoni mekkanika u jamplifika l-amplitudni. Prinċipalment jinkludi transducer ultrasoniku, qrun ultrasoniku u ras tal-għodda tal-iwweldjar ultrasoniku.

Speċifikazzjoni:

FAQ:

Q: Kif tuża dan l-istrument biex tittestja l-prestazzjoni tat-transducer ultrasoniku?

It-transducer ultrasoniku taċ-ċeramika pjeżoelettrika huwa l-komponent ewlieni tal-prodotti ultrasoniċi. Il-kwalità tiegħu taffettwa direttament il-prestazzjoni tat-tagħmir ultrasoniku kollu. It-transducers ultrasoniċi kollha tat-teknoloġija jiayuanda għaddew mit-test tas-sistema ta 'valutazzjoni taċ-ċeramika pjeżoelettrika. L-analizzatur tal-impedenza jista 'jintuża biex jevalwa l-prestazzjoni ta' diversi apparati u tagħmir, bħal pjanċi taċ-ċeramika pjeżoelettriċi, transducers ultrasoniċi pjeżoelettriċi, u s-sistema kollha tal-iwweldjar ultrasoniku (transducers ultrasoniċi, forom tal-iwweldjar ultrasoniku, eċċ.)

Q:Kif il-frekwenza, qawwa, impedenza u reattanza jaqblu bejn it-transducer ultrasoniku u l-ġeneratur tal-enerġija ultrasoniku?

It-tqabbil tal-prestazzjoni tal-magna huwa deċiżiv. L-iktar fattur importanti għat-tqabbil huwa l-kapaċità tat-transducer ultrasoniku, segwita mill-frekwenza tat-transducer ultrasoniku.

It-tqabbil tal-input jirreferi għat-tqabbil bejn it-transducer ultrasoniku u l-provvista tal-enerġija ultrasonika. Jekk l-output jaqbel sew u l-input jaqbel ħażin, is-sensor huwa dgħajjef u l-iwweldjar mhuwiex sod. Jekk l-output ma jkunx imqabbel sew u l-input ikun imqabbel sew, is-sensor se jkun mgħobbi żżejjed, li jirriżulta fi qsim ta 'dislokazzjoni taċ-ċippa, ksur, ksur tal-kamin, xquq tal-aluminju jew ħruq tat-tubu tal-qawwa tal-kaxxa.

It-tqabbil bejn is-sensor ultrasoniku u l-provvista tal-enerġija tas-sewqan bl-ultrasound jinkludi prinċipalment erba 'aspetti: tqabbil tal-impedenza, tqabbil tal-frekwenza, tqabbil tal-qawwa u tqabbil tar-reattanza abilità.

It-tqabbil tal-frekwenza huwa importanti ħafna wkoll. L-ewwelnett, it-transducer ultrasoniku jista 'jaħdem biss fil-frekwenza tar-reżonanza tiegħu, għalhekk il-provvista tal-enerġija tas-sewqan ultrasoniku u d-die tal-iwweldjar ultrasoniku (ras tal-għodda) għandhom jaħdmu f'din il-frekwenza. B'mod ġenerali, nittamaw li d-differenza massima ma taqbiżx ± 0.1khz, l-iżgħar l-aħjar.

It-tqabbil tal-qawwa u t-tqabbil tal-impedenza jqisu prinċipalment li s-sistema tal-iwweldjar ultrasoniku topera f'modalità ta 'vojt b'varjazzjoni kbira tat-tagħbija. Għandha tiġi pprovduta qawwa suffiċjenti waqt l-iwweldjar u l-amplitudni minima għandha tkun ikkontrollata waqt mingħajr tagħbija. Inkella, l-input ta 'qawwa għolja mingħajr tagħbija se jagħmel ħsara lis-sensor.
